글로벌 산업 프로젝트에서 신뢰받는 카메라 모듈 제조업체

보시카메라 모듈안정적인 비디오 입력이 필요한 오토바이 대시캠, 자동차 대시캠, 파노라마 녹화 시스템 및 기타 차량 전자 장치용으로 설계된 이미지 캡처 구성 요소입니다. 이 어셈블리에는 렌즈, CMOS 이미지 센서, 이미지 처리 구성 요소 및 FPC 연결이 통합되어 차량 녹화 장비를 위한 광학 기반을 제공합니다.

다양한 차량 녹화 시스템에는 다양한 시야각, 이미지 해상도, 센서 성능 및 연결 인터페이스가 필요합니다. Boshi는 1080P 단일 렌즈 모듈, 2K 듀얼 렌즈 모듈, 360° 파노라마 어안 모듈 및 적외선 야간 투시 솔루션을 포함한 다양한 구성을 제공합니다. 렌즈 각도, 센서 선택, 인터페이스 유형, FPC 길이 및 기타 매개변수는 고객의 호스트 시스템에 따라 구성될 수 있습니다.

대시캠 제조업체와 차량 전자 장치 통합업체에게 이미징 구성 요소는 단순한 카메라 액세서리가 아닙니다. 센서 일관성, 렌즈 매칭, 이미지 출력 안정성, 환경 저항성, 메인 제어 칩과의 호환성은 전체 제품의 최종 녹화 성능에 직접적인 영향을 미칩니다.

차량 전자 장치에 대한 이미지 캡처 요구 사항

이미징 어셈블리는 주변 도로 장면을 레코딩 호스트에서 처리하고 저장할 수 있는 전자 이미지 신호로 변환하는 역할을 합니다. 따라서 광학 및 전자 구성은 응용 프로그램 환경 및 선택한 이미지 처리 플랫폼과 일치해야 합니다.

보시는 기본 전방 도로 녹화부터 다중 카메라 파노라마 이미징 및 저조도 애플리케이션에 이르기까지 다양한 차량 녹화 요구 사항을 충족하는 솔루션을 제공합니다.

1. 단일 렌즈 1080P 구성

1080P 구성은 보급형 오토바이 대시캠, 소형 차량 레코더 및 표준 Full HD 녹화로 충분한 애플리케이션에 적합합니다.

2. 듀얼 렌즈 2K 구성

듀얼 렌즈 구성은 전면 및 후면 카메라에 동기화된 이미지 획득을 제공할 수 있습니다. 두 가지 시야 방향을 모두 커버해야 하는 오토바이 및 자동차 녹화 시스템에 적합합니다.

3. 360° 파노라마 피쉬아이 구성

어안 구성은 광각 렌즈를 사용하여 더 넓은 시야를 포착합니다. 주변 이미지 획득 및 이미지 스티칭을 위해 여러 장치를 파노라마 녹화 시스템에 통합할 수 있습니다.

4. 적외선 야간 투시경 구성

적외선 구성은 어둡거나 조명이 어두운 조건에서 향상된 이미지 캡처가 필요한 애플리케이션을 위해 설계되었습니다. F1.8 대구경 렌즈 옵션은 야간 녹화 용도에 더 높은 집광 효율성을 지원할 수 있습니다.

센서 및 렌즈 구성

다양한 CMOS 센서와 광학 구조는 이미지 감도, 해상도, 다이내믹 레인지 및 전반적인 녹화 성능에 영향을 미칩니다. Boshi는 고객이 대시캠 하드웨어 및 소프트웨어 요구 사항에 따라 구성을 선택할 수 있도록 다양한 센서 및 렌즈 옵션을 제공합니다.

1. CMOS 센서 옵션

사용 가능한 센서 옵션에는 GC0307, ​​IMX307 및 IMX415가 포함됩니다. 필요한 해상도, 화질, 조명 환경, 대상 제품 구성에 따라 적절한 센서를 선택할 수 있습니다.

2. 광각 렌즈 옵션

이미징 장치는 120°, 140° 또는 180° 광각 및 어안 렌즈로 구성할 수 있습니다. 더 넓은 시야각은 더 넓은 도로나 주변 지역 범위를 요구하는 용도에 적합하며, 최종 렌즈 선택은 이미지 처리 알고리즘 및 설치 위치와 일치해야 합니다.

3. 대구경 구성

F1.8 대구경 렌즈 옵션은 향상된 집광이 필요한 응용 분야, 특히 저조도 환경에서 작동하는 오토바이 및 차량 녹화 시스템에 사용할 수 있습니다.

기술 사양

Dashcam 하드웨어와의 인터페이스 호환성

차량 영상 구성 요소는 기록 장비의 주 제어 시스템과 안정적으로 통신해야 합니다. 따라서 인터페이스 호환성은 OEM 및 ODM 고객에게 중요한 구매 고려 사항입니다.

보시는 다양한 하드웨어 아키텍처를 지원하기 위해 LVDS, USB 및 MIPI 출력 옵션을 제공합니다. 인터페이스는 고객 대시캠의 메인 제어 칩, 회로 설계, 통신 요구 사항 및 소프트웨어 플랫폼에 따라 선택할 수 있습니다.

1. LVDS 출력

LVDS 기반 이미지 전송 아키텍처를 사용하는 차량 전자 시스템에 대해 LVDS 구성을 선택할 수 있습니다.

2. USB 출력

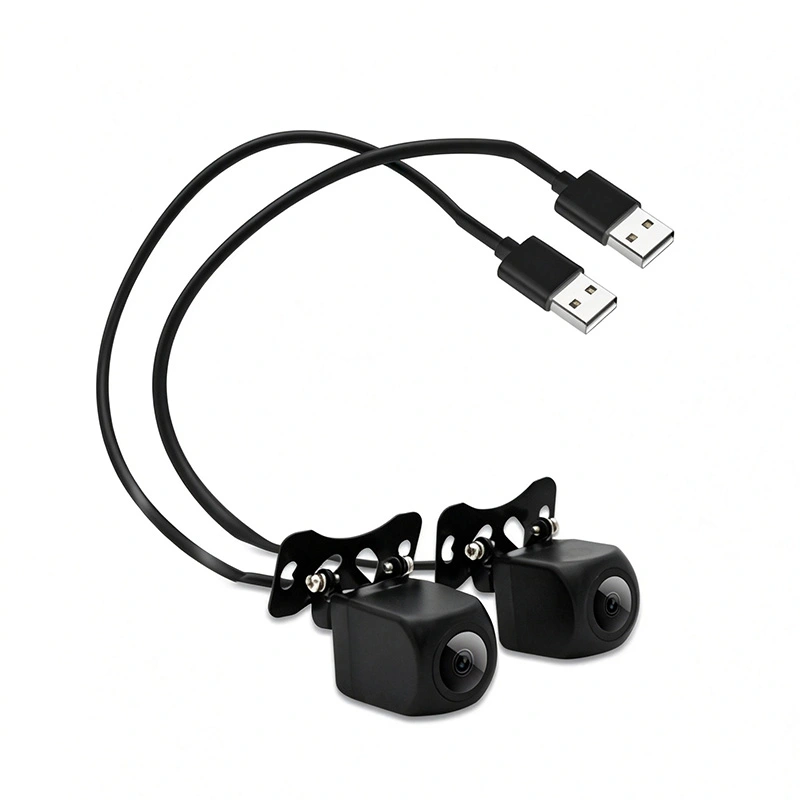

USB 인터페이스 옵션은 USB 이미지 입력이 필요한 호환 녹화 시스템 및 개발 플랫폼에 적합합니다.

3. MIPI 출력

MIPI 구성은 MIPI 카메라 인터페이스를 사용하는 호환 가능한 임베디드 시스템 및 주요 제어 플랫폼에 사용할 수 있습니다.

오토바이 응용 분야의 환경 요구 사항

오토바이 녹화 장비는 비, 도로 진동, 온도 변화 및 실외 작동 조건에 노출됩니다. 따라서 전체 레코더의 설치 위치와 환경 요구 사항에 따라 이미지 캡처 구성 요소를 선택해야 합니다.

실외 오토바이 애플리케이션의 경우 Boshi는 선택한 설계에 따라 IP65 또는 IP67 보호 기능을 갖춘 밀폐형 구성을 제공할 수 있습니다. 적절한 보호 수준은 실제 인클로저, 커넥터, 케이블 및 전체 제품의 설치 구조를 기반으로 확인되어야 합니다.

다양한 녹음 시스템과의 매칭

보시 카메라 모듈은 단일 고정 카메라 솔루션이 아닌 다양한 차량 이미징 제품을 위한 구성 가능한 구성 요소로 설계되었습니다. 이를 통해 제조업체는 최종 장비의 구조와 기능에 따라 이미지 구성 요소를 선택할 수 있습니다.

1. 오토바이 블랙박스

이 모듈은 단일 렌즈 및 이중 렌즈 오토바이 대시캠과 함께 사용할 수 있습니다. 광각 구성은 더 넓은 도로 범위를 제공할 수 있으며, 실외 설치를 위해 밀폐형 디자인을 선택할 수 있습니다.

2. 파노라마 오토바이 레코더

여러 어안 장치를 파노라마 이미지 처리 시스템과 결합하여 360° 녹화 및 이미지 스티칭 애플리케이션을 위한 주변 뷰를 수집할 수 있습니다.

3. 자동차 대시캠

모듈은 승용차 및 상업용 차량 녹화 시스템의 전면, 후면 또는 추가 카메라 위치에 맞게 구성할 수 있습니다.

4. 레이더 및 비전 융합 시스템

카메라 장치는 카메라 정보와 밀리미터파 레이더를 결합하는 시스템에서 시각적 입력 구성 요소 역할을 할 수 있습니다. 이를 통해 제조업체는 자체 알고리즘을 기반으로 통합 차량 감지 및 기록 장비를 개발할 수 있습니다.

일괄 생산을 위한 이미지 일관성

OEM 구매자의 경우 생산 배치 간에 일관된 이미지 성능을 유지하는 것이 중요한 고려 사항입니다. 센서 특성, 렌즈 조립, 초점 및 광학 정렬의 변화로 인해 개별 장치 간에 차이가 발생할 수 있습니다.

보시는 생산 중에 픽셀 일관성 테스트를 사용하여 이미지 이상을 식별하고 배치 전반에 걸쳐 보다 일관된 모듈 출력을 유지합니다. 대량 생산 전에 샘플 테스트를 준비할 수도 있으므로 고객은 자체 주요 제어 시스템으로 이미지 품질과 하드웨어 호환성을 평가할 수 있습니다.

OEM 개발을 위한 맞춤화

차량 전자 장치 제조업체는 인클로저 크기, 설치 위치, 케이블 라우팅 요구 사항 및 이미지 알고리즘이 다른 경우가 많습니다. 따라서 Boshi는 고객을 하나의 표준 모듈 구조로 제한하는 대신 구성 가능한 하드웨어 옵션을 제공합니다.

1. 렌즈 맞춤화

필요한 화각, 설치 위치, 최종 녹화 용도에 따라 렌즈 각도와 광학 구성을 선택할 수 있습니다. 특정 프로젝트를 위한 맞춤형 렌즈 금형 개발도 논의할 수 있습니다.

2. FPC 길이

FPC 길이는 고객 녹음 장비의 내부 구조와 설치 거리에 맞게 맞춤화할 수 있어 불필요한 케이블 라우팅 및 설치 제약을 줄이는 데 도움이 됩니다.

3. 이미지 튜닝 지원

보시는 고객 개발을 위해 기술 데이터 시트와 이미지 조정 매개변수 파일을 제공할 수 있습니다. 이러한 리소스는 엔지니어가 이미지 보정 및 전체 녹화 시스템의 2차 개발을 지원할 수 있습니다.

응용

보시 이미징 솔루션은 다양한 운송 애플리케이션에 사용되는 차량 기록 및 감지 제품에 통합될 수 있습니다.

1. 오토바이 녹음 장비

전면, 후면, 듀얼 카메라 및 파노라마 오토바이 녹화 시스템에 적합합니다.

2. 승용차 대시캠

안정적인 이미지 획득이 필요한 전방, 후방 및 다중 카메라 차량 녹화 애플리케이션에 적합합니다.

3. 상업용 차량 시스템

운전 모니터링 및 운영 관리를 위해 추가 카메라 채널이 필요한 상업용 차량 녹화 장비에 통합될 수 있습니다.

4. 지능형 자동차 전자장치

이 모듈은 카메라와 GPS, 밀리미터파 레이더, ADAS 알고리즘 및 기타 차량 전자 장치를 결합한 시스템에 시각적 입력을 제공할 수 있습니다.

공장 지원

보시는 오토바이 및 자동차 녹음 장비를 개발하는 고객에게 샘플 테스트 및 기술 지원을 제공합니다. 대량 생산에 앞서 고객은 선택한 센서, 렌즈 각도, 인터페이스, FPC 구성 및 이미지 출력을 자체 호스트 시스템으로 평가할 수 있습니다.

대량 프로젝트의 경우 Boshi는 맞춤형 렌즈 몰드, FPC 길이, 기술 데이터 시트 및 이미지 조정 매개변수 파일을 지원합니다. 이를 통해 구성 요소를 분리된 부품으로 취급하지 않고 고객의 완전한 대시캠 아키텍처를 중심으로 개발할 수 있습니다.

FAQ

1. 어떤 CMOS 센서를 사용할 수 있나요?

보시는 GC0307, ​​IMX307 및 IMX415 센서 옵션을 제공합니다. 최종 센서는 필요한 해상도, 이미지 품질, 조명 조건 및 고객의 주요 제어 플랫폼과의 호환성에 따라 선택되어야 합니다.

2. 어떤 렌즈 각도를 맞춤 설정할 수 있나요?

일반적인 옵션에는 120°, 140° 및 180°가 포함됩니다. 적절한 각도는 필요한 시야와 이미징 장치의 설치 위치에 따라 다릅니다. OEM 프로젝트를 위한 맞춤형 렌즈 솔루션에 대해 논의할 수 있습니다.

3. 카메라 모듈을 야외에서 오토바이를 타고 사용할 수 있나요?

예. IP65 및 IP67 밀봉 구성은 적합한 모터사이클 애플리케이션에 사용할 수 있습니다. 전체 카메라 시스템의 실제 방수 성능은 인클로저, 커넥터, 케이블 및 설치 설계에 따라 달라집니다.

4. 어떤 인터페이스가 지원되나요?

사용 가능한 인터페이스에는 LVDS, USB 및 MIPI가 포함됩니다. 고객은 적절한 인터페이스 구성을 확인할 수 있도록 메인 제어 칩이나 호스트 시스템 정보를 제공해야 합니다.

5. FPC 케이블 길이를 맞춤 설정할 수 있나요?

예. Boshi는 고객의 대시캠 또는 차량 전자 시스템의 내부 레이아웃 및 설치 요구 사항에 따라 맞춤형 FPC 길이를 지원합니다.

6. Boshi는 대량 주문 전에 샘플을 제공할 수 있나요?

예. 대량 생산 전에 이미지 품질, 인터페이스 호환성, 렌즈 각도, 자체 녹화 하드웨어와의 통합을 확인해야 하는 고객을 위해 샘플 테스트가 가능합니다.

7. 카메라 모듈은 360° 파노라마 녹화를 지원합니까?

예. 넓은 시야각을 갖춘 어안 구성은 다중 카메라 파노라마 시스템의 이미지 획득 구성 요소로 사용될 수 있습니다. 여러 카메라 채널을 고객의 이미지 스티칭 알고리즘과 결합하여 주변 시야 시스템을 만들 수 있습니다.

8. Boshi는 개발을 위한 이미지 조정 매개변수를 제공할 수 있습니까?

예. Boshi는 고객 테스트, 이미지 보정 및 2차 개발을 지원하기 위해 기술 데이터 시트와 이미지 조정 매개변수 파일을 제공할 수 있습니다.

9. 주문 리드타임은 얼마나 됩니까?

생산 일정은 선택한 센서, 렌즈, 인터페이스, 사용자 정의 요구 사항 및 주문 수량에 따라 다릅니다. 샘플 주문과 맞춤형 프로젝트는 필요한 구성에 따라 Boshi의 확인을 받아야 합니다.
